Detector diode
Détecteur de diode simple:

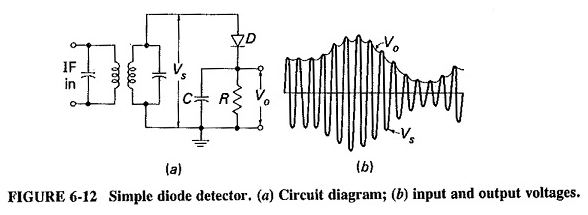

Fonctionnement du détecteur de diode: Le détecteur de diode simple est de loin le dispositif le plus courant utilisé pour la démodulation (ou la détection) AM, et son fonctionnement sera désormais considéré en détail. Sur le circuit de la figure 6-12A, C est une petite capacité et R est une grande résistance.
La combinaison parallèle de R et C est la résistance à la charge à travers laquelle la tension de sortie rectifiée VO est développée. À chaque pic positif du cycle RF, C charge jusqu’à un potentiel presque égal à la tension de signal de crête vs.
La différence est due à la chute de diode car la résistance directe de la diode est petite (mais pas nulle). Entre des pics un peu de la charge en C se désintègre par R, pour être reconstitué au prochain pic positif.
Le résultat est la tension VO, qui reproduit avec précision la tension de modulation, à l’exception de la petite quantité d’ondulation RF.
Notez que la constante de temps de la combinaison RC doit être suffisamment lente pour maintenir l’ondulation RF aussi petite que possible, mais suffisamment rapidement pour que le circuit de détection de diode simple suive les variations de modulation les plus rapides.
Ce détecteur de diode simple présente les inconvénients que VO, en plus d’être proportionnel à la tension de modulation, a également une composante CC, qui représente l’amplitude de l’enveloppe moyenne (c’est-à-dire la force du porte-avions) et une petite ondulation RF.
Les composants indésirables sont supprimés dans un détecteur pratique, ne laissant que l’intelligence et une seconde harmonique du signal modulant.
Détecteur de diode pratique:

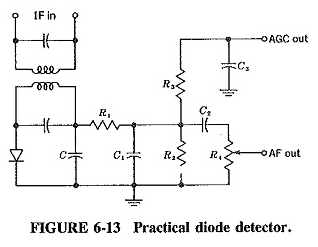

Un certain nombre d’ajouts ont été faits au détecteur de diode simple, et sa version pratique est illustrée à la figure 6-13. Le circuit fonctionne de la manière suivante. La diode a été inversée, de sorte que maintenant l’enveloppe négative est démodulée.
Cela n’a aucun effet sur la détection, mais cela garantit qu’une tension AGC négative sera disponible, comme cela sera montré.
La résistance R du circuit de base a été divisée en deux parties (R1 et R2) pour s’assurer qu’il existe un chemin CC en série vers la terre pour la diode, mais en même temps, un filtre passe-bas a été ajouté, sous la forme de R1 – C1. Cela a la fonction de supprimer toute ondulation RF qui pourrait encore être présente.
Le condensateur C2 est un condensateur de couplage, dont la fonction principale est d’empêcher la sortie DC de diode d’atteindre le contrôle du volume R4. Bien qu’il ne soit pas nécessaire d’avoir le contrôle du volume immédiatement après le détecteur, c’est un endroit pratique pour cela.
La combinaison R3 – C3 est un filtre passe-bas conçu pour éliminer les composants AF, fournissant une tension en courant continu dont l’amplitude est proportionnelle à la résistance du transporteur et qui peut être utilisée pour le contrôle automatique des gains.
On peut voir à partir de la figure 6-13 que la charge de diode CC est égale à R1 + R2, tandis que l’impédance de charge audio ZM est égale à R1 en série avec la combinaison parallèle de R2, R3 et R4, en supposant que les condensateurs ont des réactions qui peuvent être ignorées.
Cela sera vrai à des fréquences moyennes, mais à des fréquences audio élevées et faibles, ZM peut avoir une composante réactive, provoquant un décalage de phase et une distorsion ainsi qu’une réponse en fréquence inégale.
