Diode de détection de la température semi-conductrice:
La diode de détection de température semi-conductrice est un appareil polyvalent et trouve une utilisation dans de nombreuses applications. Deux de son paramètre, qui est la chute de tension directe (VF) et le courant de saturation inverse (IS) sont sensibles à la température.
La sensibilité de la température est non linéaire, mais la VF a un coefficient de température linéaire sur une large plage de température. Par conséquent, la VF peut servir de base aux thermomètres électroniques.

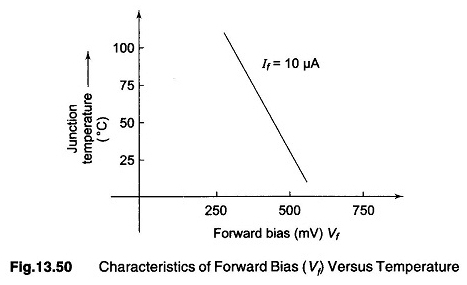

La figure 13.50 montre les caractéristiques de la VF en fonction de la température pour une diode de jonction PN en silicium typique. La linéarité de ces caractéristiques à des valeurs élevées de température est affectée par les facteurs suivants.
- La dépendance de la VF sur est également sensible à la température.
- Présence d’un composant de fuite de surface fini à travers la jonction PN.
- Résistance finie du semi-conducteur en vrac utilisé pour la diode de détection de température.
Les limitations introduites par le point 1 peuvent être surmontées en utilisant une paire de transistors de jonction bien assortis dans une configuration différentielle pour servir de capteurs de température.
Si les deux transistors fonctionnent à des valeurs de courant d’émetteur très différentes, la tension différentielle de l’émetteur de base en VBE résultant peut servir un excellent indice de température.
L’association du gain de tension de mode différentiel de cette étape avec VBE fournit des moyens d’ajuster le coefficient de température à une valeur souhaitée. C’est la base du transducteur de température de type IC.
