Qu’est-ce qu’une photodiode ?:
Une diode semi-conductrice biaisée inverse ne passe qu’un très petit courant de fuite (une fraction de 1 μA dans les diodes de silicium), si la jonction est exposée à la lumière. Sous l’éclairage, cependant, le courant augmente presque en proportion directe avec l’intensité lumineuse. Par conséquent, la photodiode peut être utilisée aux mêmes fins qu’une cellule photoconductrice.
Cet appareil, lorsqu’il est utilisé avec une tension inverse appliquée, fonctionne comme une cellule photo-conductive. Lorsqu’il est fonctionné sans tension inverse, il fonctionne comme une cellule photo-voltaïque.
Une photodiode peut également être disposée pour passer du mode photo-conducteur au mode photo-voltaïque.
Le temps de réponse d’un photo-diode est très rapide, de sorte qu’il peut être utilisé dans des applications où des fluctuations de lumière se produisent à haute fréquence, mais une cellule photo-diode n’est utile qu’à des fréquences très basse.

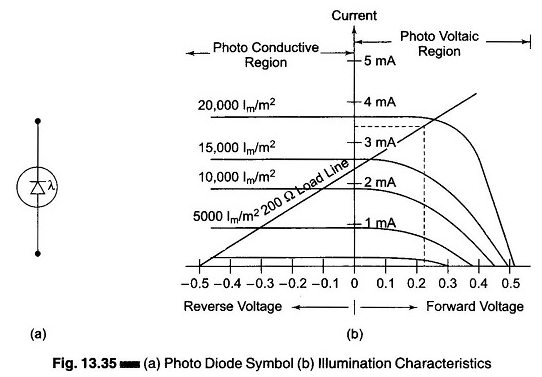

Les caractéristiques du symbole et de l’éclairage sont telles que montrées sur les Fig. 13.35 (a) et (b).
