Diodenschaltungen
Dioden logische Schaltungen:
Eine Diod -Logikschaltung erzeugt eine hohe oder niedrige Ausgangsspannung, abhängig von den Pegeln mehrerer Eingangsspannungen. Die beiden grundlegenden logischen Schaltkreise sind die Tür und die goldene Tür.
Diode und Tür:

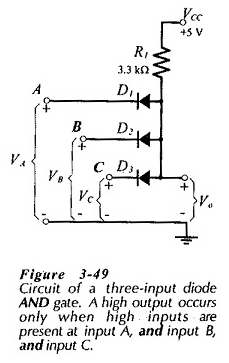

Abbildung 3-49 zeigt das Schaltplan einer Diode und eine Tür. Wir sehen, dass die Diodenanoden über den R1 -Widerstand mit einer 5 -V -Netzteil verbunden sind. Die Schaltung verfügt über einen einzelnen Ausgangsanschluss mit Diodenanoden und drei Eingangsklemmen an die Kathoden des Geräts. (Jahr und die Tür könnte eine Reihe von Einträgen von 2 bis vielleicht 50 haben.)
Wenn man (oder mehr) der Eingangsanschlüsse auf den Boden gebracht wird, fließt der Strom aus der Stromversorgung durch R1 und durch die verzerrte Diode zur Masse. In diesem Fall liegt die Ausgangsspannung nur VF über dem Boden (0,7 V für Silizium). Die Ausgabe wäre auf einem niedrigen Niveau.
Wenn 5 -V -Eingangsniveaus auf die drei Eingangsklemmen angewendet werden, ist keiner der Dioden vorwärts vorgespannt, kein Widerstandsstrom und kein signifikanter Spannungsabfall durch R1. Somit ist die Ausgangsspannung gleich VS und wird als hoher Ausgangsniveau bezeichnet.
An und die Tür erzeugen nur einen hohen Ausgang, wenn der Eintritt A hoch ist. Und der Eingang B ist hoch und der Eingang ist hoch.
Diode oder Tür:

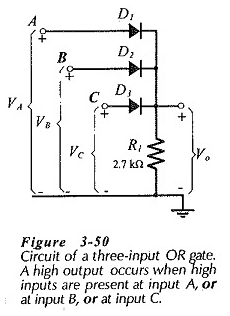

Das Schaltplan einer goldenen Tür mit drei Eingangsklemmen ist in Abbildung 3-50 wie die Tür und die Tür, die Tür oder zwei oder mehr Einträge dargestellt. Es ist offensichtlich, dass die Ausgangsspannung (VO) der Goldtür in Abbildung 3-50 niedrig ist, wenn die drei Einträge niedrig sind.
Nehmen wir nun an, dass der +5 V -Eingang auf das Terminal A angewendet wird, während die Klemmen B und C auf dem Boden bleiben. Die Diode D1 wird vorwärts vorgespannt und seine Kathodenspannung beträgt VO = (5 V – VF).
Die Ausgangsspannung der Tür ist hoch und die D2- und D3 -Dioden sind mit + Vo in umgedreht zu Kathoden und der Masse zu Anoden. Der Ausgang wird erhöht, wenn eine hohe Eingangsspannung auf einen (oder mehr) der Eingänge angewendet wird.
Eine Tür oder Tür erzeugt einen hohen Ausgang, wenn die Eingabe A hoch ist oder wenn der B -Eingang hoch ist oder wenn der Eingang hoch ist.
Die Diode und / oder die Türen können mit diskreten Komponenten entworfen und erstellt werden. Integrierte Schaltkreispakete (CI) sind jedoch verfügbar, die viele logische Schaltkreise von Dioden enthalten, die bereits in Form einer oder mehrerer Türen hergestellt wurden.
