Halbleiterdiode – halbleiter diode & halbleiterdiode aufbau
Was ist die Halbleiterdiode ?:

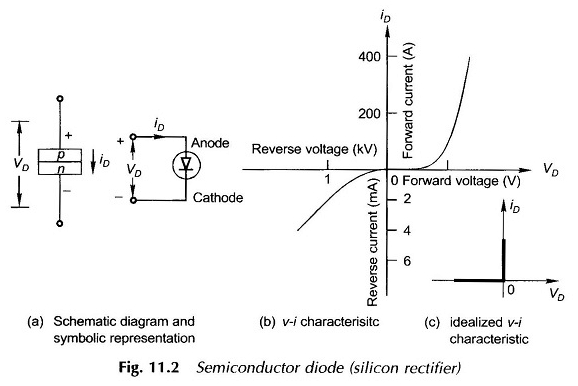

Die hier in Abbildung 11.2 (a) beschriebene Halbleiterdiode (Siliziumgleichrichter) basiert auf der Eigenschaft vom Typ P und des Typs N. Eine ideale Diode hat eine Nullimpedanz mit dem Flussfluss in eine Richtung und unendliche Impedanz in die entgegengesetzte Richtung.
Eine praktische Diode hat einen sehr niedrigen Frontwiderstand und einen Spannungsabfall von 0,3 auf 0,7 V bei allen Stromniveaus und ein umgekehrter Strom von einigen Milliamps beim Blockieren der Spannung (oder der maximalen entgegengesetzten Spannung) beträgt ungefähr 1 kV.
Das VI -charakteristisch für eine Halbleiterdiode und ihre idealisierte Form, die üblicherweise bei der Analyse von Diodenschaltungen verwendet wird, sind in Abb. 11.2 (b) bzw. (c) dargestellt. Die Spannungsbewertung (5 kV maximal) wird durch das entgegengesetzte Merkmal in Bezug auf die Bruchspannung festgelegt.
Die Hauptparameter der Diode sind:
- Blockspannung,
- Mittelfristiger Strom und
- Maximale Betriebsübergangstemperatur (fast 125 ° C für die meisten Siliziumteiler).
Schutz ist gegen Spannungsüberspannungen, Überstrom- und übermäßige Temperaturhöhe erforderlich.
Eine „Frank Wheel“ -Diode wird üblicherweise in Motorsteuerungssystemen verwendet, um einen weiteren Weg für die Kontinuität des Stroms im induktiven Schaltkreis zu bieten, nachdem eine Stromversorgung zwischen Motor und Energiequelle deaktiviert wurde.
Die Zener -Diode wird zwar nicht als reales Stromversorgungsgerät, wird jedoch in vielen Motorcontrollern häufig als Spannungssteuerungs- und Erkennungsvorrichtung verwendet.
