Diodo schottky (diodo schottky funzionamento, barriera schottky)
Diodo barriera Schottky:

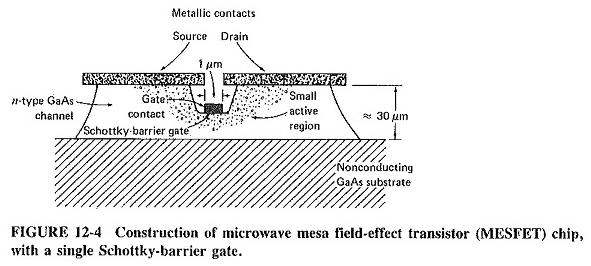

Le giunzioni di Schottky sono state mostrate e descritte in questo capitolo, insieme a vari dispositivi che li usano nella loro costruzione nella Figura 12-4.
Di conseguenza, si rende conto che il diodo della barriera Schottky è un’estensione del più antico dispositivo a semiconduttore di loro l’intero diodo con contatto puntuale. Qui, l’interfaccia di metallo-semi-deputrator è un’area del diodo della barriera Schottky piuttosto che un contatto puntuale.
Condivide il vantaggio del diodo con un contatto puntuale in quanto non vi sono portatori di minoranza nella condizione di pregiudizi opposti; In altre parole, non esiste una corrente significativa del metallo nel semiconduttore con la schiena della schiena.
Pertanto, il ritardo nei diodi di giunzione, a causa del tempo di ricombinazione degli elettroni dei buchi, è assente qui. Tuttavia, a causa di una zona di contatto più ampia (barriera) tra il metallo e il semiconduttore rispetto al diodo a contatto puntuale, la resistenza diretta è inferiore, proprio come il rumore.
I semiconduttori più comunemente usati sono la “vecchia fait”, il silicio e l’arseniure di gallio.
Come al solito, GAAS ha un rumore inferiore e limiti di frequenza operativa più elevati; Il silicio è più facile da produrre e viene quindi utilizzato nella striscia X e sotto, preferibilmente su GAAS, vengono utilizzati materiali epitassiali di tipo N e il metallo è spesso uno strato sottile di titanio circondato dall’oro per protezione e bassa resistenza ohmica.
Il dispositivo a volte porta il nome Esbar (acronimo del diodo epitassiale della barriera della barriera di Schottky) e può anche essere chiamato diodo elettronico caldo.
Quest’ultimo nome è dato perché gli elettroni che fluiscono da semiconduttore al metallo hanno un livello di energia più elevato rispetto agli elettroni di metallo stesso, proprio come farebbe il metallo se fosse a una temperatura più elevata. I diodi sono incapsulati in uno dei modi già mostrati per altri diodi.
Il diodo della barriera Schottky è disponibile per frequenze a microonde fino a almeno 100 GHz. Come i diodi Point -Contatto, vengono utilizzati come rivelatori e miscelatori, montati.
Le cifre del rumore dei miscelatori che utilizzano diodi di schottky-barrier sono eccellenti, aumentando per un minimo di 4 dB a 2 GHz a 15 dB quasi 100 GHz. A frequenze ben al di sopra della striscia X, i diodi gaas sono preferiti perché hanno un rumore inferiore.
Alle frequenze più alte, i diodi con contatto puntuale sono preferiti perché hanno capacità di shunt più basse. Per un confronto tra le prestazioni dei diodi della barriera di Schottky con quello degli altri fronti a basso rumore.
Diodi posteriori:

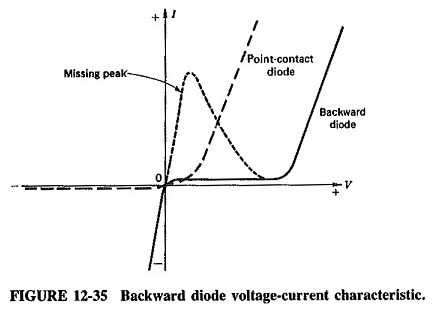

È possibile rimuovere la regione da Pic e Valle di resistenza negativa dal diodo del tunnel, mediante drogaggio e appropriata incisione durante la produzione. Una volta fatto, la caratteristica della corrente di tensione nei risultati della Figura 12-35.
Ciò dimostra la situazione piuttosto insolita in cui, per le piccole tensioni applicate, la corrente in avanti è in realtà molto più piccola della corrente invertita.
La corrente invertita è grande, verrà richiamata, a causa di un doping molto elevato. D’altra parte, il potere in avanti è prima debole perché il tunnel è stato arrestato. Questo diodo può quindi essere usato come un piccolo raddrizzatore del segnale.
Ha il vantaggio non solo di una giunzione stretta, e quindi di un’alta velocità e frequenza di funzionamento, ma anche di un rapporto corrente (opposto in avanti!) Che è molto più alto che nei rettificatori convenzionali.
Quando vengono utilizzati i GAA, un segnale massimo di circa 0,9 V può essere applicato al diodo prima di iniziare a condurre fortemente nella direzione prima. Questo valore, sebbene più alto che per il germanio (il silicio è un materiale inappropriato), è comunque piuttosto basso.
Ciò significa naturalmente che il diodo posteriore è limitato, così come il diodo tunnel, per ridurre i livelli operativi.
Nonostante ciò, il diodo posteriore o il raddrizzatore del tunnel come viene talvolta chiamato, è abbastanza comune. Oltre ad avere un rapporto ad alta corrente in entrambe le direzioni, il diodo all’indietro è un dispositivo a basso rumore.
Viene utilizzato in applicazioni come il rilevamento di video e la miscela di basso livello, come nel radar Doppler. Un’altra delle sue attrazioni è che richiede un segnale di oscillatore locale fino a 10 dB inferiore a quello necessario da un diodo con contatto con il punto.
