Led diode – diode led & light emitting diode
Wat is het nut van de Light Emitting Diode (LED)?:
Wat is het nut van de Light Emitting Diode (LED)? – Lichte emitterende diodes, figuur 2.10 (a) is in wezen een halfgeleider PN -junctie diode die in staat is elektromagnetische straling uit te stoten onder voorgeleiding.
De straling die wordt uitgestraald door LED’s kan in het zichtbare spectrum of in het infraroodgebied zijn, afhankelijk van het type halfgeleidermateriaal dat wordt gebruikt.
Over het algemeen zijn de infraroodzenders bedekt met fosfor zodat, door de excitatie van het licht zichtbaar voor fosfor, kan worden geproduceerd. LED’s zijn handig voor elektronisch display en instrumentatie. Figuur 2.10 (b) toont het symbool van een LED.
Het voordeel van het gebruik van LED’s in elektronische schermen is als volgt.
- Lichte emissiedioden zijn zeer kleine apparaten en kunnen worden beschouwd als punctuele bronnen dat ze daarom in een hoge dichtheidsmatrix kunnen worden gestapeld om te dienen als een digitaal en alfanumerisch scherm. (Ze kunnen een dichtheid van karakter hebben van enkele duizenden vierkante meter).
- De lichtuitgang van een LED hangt af van de stroom die door een LED stroomt, kan daarom voorzichtig worden geregeld door de stroom te variëren. Dit is met name handig voor het bedienen van LED -schermen in verschillende omgevingsverlichtingomstandigheden.
- LED’s zijn zeer effectieve EM -stralingszenders. De LED’s met een lichtuitgang van verschillende kleuren, dat wil zeggen rood, barnsteen, groen en geel zijn over het algemeen beschikbaar.
- LED’s zijn zeer snelle apparaten, die een tijd hebben om minder dan 1 ns te beginnen.
- De lage leveringspanning en LED -huidige vereisten maken ze compatibel met DTL en TTL, ICS.
In halfgeleiders van germanium en silicium wordt het grootste deel van de energie vrijgegeven in de vorm van warmte.
In galliumfosfide (GAP) en galliumarseniure fosfide (Gaasp) hebben de meeste uitgezonden fotonen hun golflengten in zichtbare gebieden, en daarom worden deze halfgeleiders gebruikt voor de constructie van LED’s. De kleur van het uitgestoten licht hangt af van het halfgeleidermateriaal en het dopingniveau.
Verschillende materialen die worden gebruikt voor doping geven verschillende kleuren.
- Gallium Arseniure (GaAs) – Rood
- Gallium arseniure fosfide (Gaasp) – rood of geel
- Galliumfosfide (kloof) – rood of groen
Alfanumerieke schermen met behulp van LED’s gebruiken een aantal vierkante en langwerpige lichtemissiezones, gerangschikt ofwel DotMatrix of een gesegmenteerde staafmatrix.

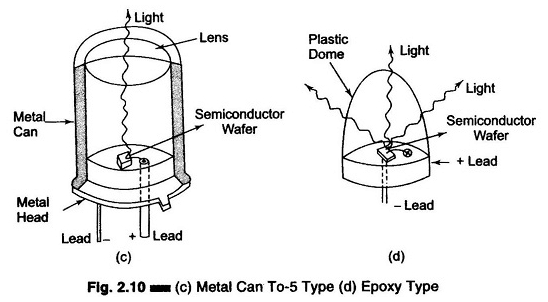

De alfanumerieke LED’s zijn normaal gerangschikt op een enkel plak halfgeleidermateriaal, alle chips worden vergrendeld in een pakket, vergelijkbaar met een CI, behalve dat de verpakkingsverbinding transparant is in plaats van een opt. Afbeelding 2.10 (c) en (d) geven LED -pakketten die typisch zijn voor LED’s met een enkel element.
