Simbolo de diodo varactor
Símbolo de diodo varactor:
Um diodo de junção especialmente tratado que supõe as propriedades de um capacitor variável (aproximadamente 5 a 250 pF) quando sua tensão oposta CC é variada é chamada diodo de varactor mostrado na Figura 14.37.

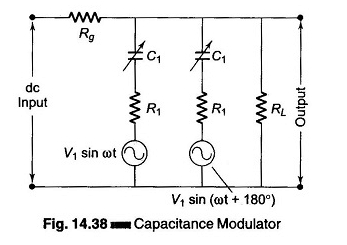

Esse comportamento exclusivo pode ser usado em circuitos especiais de modulação projetados para transformar uma entrada de sinal de baixa tensão em uma saída de magnitude proporcional. Um circuito representativo é ilustrado na Figura 14.38.
O modulador é essencialmente um amplificador paramétrico “bombeado” que pode fornecer um ganho de energia. Supondo que o capacitor de tensão variável (diodos) tenha o formulário c1 = co + kf (ν),
Ou
- CO = Capacidade de vazamento,
- K = constante e
- f (ν) = função de tensão variável
A amplitude da tensão de saída para RL pode ser mostrada proporcional ao produto da amplitude do sinal da transportadora e do sinal de entrada CC fornecido antes da RG. As fontes da bomba do sistema (inserção de transportadoras) são fornecidas por V1 e V2.
Essas unidades de modulação são geralmente compostas na configuração da ponte e a tensão de desvio do modulador é limitada pelo equilíbrio preciso dos dois varicaps (varactor de diodo).
